Швелер 10, 12 чи 16: як правильно підібрати розмір металевої балки для перекриття гаража? Інженерний посібник

Будівництво власного гаража — це завжди пошук ідеального балансу між економією бюджету та надійністю конструкції. Коли справа доходить до влаштування даху або міжповерхового перекриття, перед кожним майстром постає ключове інженерне питання: який металопрокат обрати як несучі балки? На будівельних форумах точаться гарячі суперечки: хтось стверджує, що для звичайного гаража цілком вистачить "десятки", інші ж лякають проваленими дахами і наполягають виключно на масивному швелері номер 16 або 20. Неправильний вибір загрожує або марною тратою значних коштів на надмірну вагу металу, або, що набагато гірше, обвалом даху під вагою зимового снігу чи вітрового навантаження. Щоб допомогти вам зробити грамотний, технічно обґрунтований вибір та уникнути фатальних помилок, експерти компанії Park Plus підготували цей фундаментальний посібник із розрахунку та підбору швелера для перекриттів.

У цій статті ми детально розберемо фізику роботи металевих балок на вигин, навчимося розраховувати снігове та експлуатаційне навантаження згідно з чинними Державними будівельними нормами (ДБН), порівняємо популярні розміри металопрокату та розкриємо секрети правильного монтажу балок у цегляні та газобетонні стіни.

Чому саме швелер: анатомія ідеальної балки

На ринку металопрокату існує безліч профілів: кутники, квадратні та прямокутні труби, двотаврові балки. Чому ж саме запити купити швелер лідирують, коли мова йде про перекриття гаражів та невеликих господарських будівель?

Відповідь криється в геометрії перерізу. Швелер має П-подібну форму, що складається з однієї широкої стінки та двох полиць. Така конструкція забезпечує чудові показники моменту інерції ($I_x$) та моменту опору ($W_x$) при згинанні відносно горизонтальної осі (коли навантаження тисне зверху вниз).

Крім суто фізичних характеристик міцності, швелер має кілька практичних переваг на будівельному майданчику:

1. Плоска полиця для укладання матеріалів: На плоску спинку швелера (або всередину П-подібного профілю, якщо покласти його на бік) ідеально лягає дерев'яний брус, дошки чорнової підлоги або профнастил.

2. Зручність бетонування: Якщо ви плануєте заливати монолітне залізобетонне перекриття, швелер чудово працює як незнімна опалубка по краях або як несуча арматура, його легко обв'язувати сталевим прутком.

3. Економіка простору: На відміну від двотаврової балки (яка має форму літери Н і є найкращою балкою з точки зору фізики), швелер легше сховати в товщі стелі, він менш габаритний і, що важливо, його набагато легше знайти на будь-якій металобазі в роздріб. Звичайна профільна труба при тій же вазі погонного метра буде значно слабшою на прогин, ніж швелер.

Важливе зауваження: Для перекриттів категорично заборонено використовувати гнутий швелер (той, що виготовляється з тонкого листа на листозгинальних верстатах і має заокруглені кути). Гнутий профіль призначений виключно для легких каркасних конструкцій, теплиць або ангарів. Для капітальних перекриттів потрібен тільки гарячекатаний металевий швелер (з чіткими прямими зовнішніми кутами), виготовлений за ДСТУ 3436-96 (ГОСТ 8240-97).

Анатомія навантажень: що насправді тисне на ваш дах?

Головна помилка багатьох саморобних будівельників — це розрахунок балок "на око", виходячи лише з ваги самих дощок або покрівельного матеріалу. "Я покладу зверху легкий профнастил, навіщо мені товстий метал?" — кажуть вони. Але покрівля — це найменша частина того навантаження, яке доведеться витримувати балці.

Згідно з інженерною практикою та ДБН В.1.2-2:2006 "Навантаження і впливи", загальне навантаження на перекриття ділиться на дві великі категорії.

1. Постійні навантаження (Мертва вага)

Це вага всіх матеріалів, з яких складається пиріг перекриття або даху. Вам потрібно скласти вагу кожного квадратного метра:

• Вага самої металевої балки (наприклад, швелер 12 важить 10.4 кг/пог.м).

• Дерев'яна обрешітка та бруси (сосна важить близько 500-600 кг/м³).

• Покрівельний матеріал (профнастил — 5-8 кг/м², металочерепиця — 5 кг/м², шифер — 15 кг/м², керамічна черепиця — до 40-50 кг/м²).

• Утеплювач (мінеральна вата товщиною 200 мм додасть ще близько 7-10 кг/м²).

• Підшивка стелі зсередини (OSB-плити, гіпсокартон, пластикова вагонка).

2. Тимчасові (Експлуатаційні та Кліматичні) навантаження

Це найголовніший фактор, який руйнує неграмотно спроектовані дахи.

• Снігове навантаження: Для України це колосальна цифра. Залежно від регіону, розрахункове снігове навантаження становить від 120 до 180 кілограмів на кожен квадратний метр! Тобто на стандартний гараж розміром 4х6 метрів (24 м²) взимку може лягти снігова шапка вагою понад 3.5-4 тонни.

• Вітрове навантаження: Залежить від кута нахилу даху (чим крутіший скат, тим сильніше тисне вітер, але тим менше затримується сніг). Плоскі дахи гаражів майже не відчувають вітрового тиску зверху, але збирають весь сніг.

• Експлуатаційне навантаження: Якщо дах плоский і ви плануєте інколи виходити на нього (для очищення снігу або ремонту), або якщо це міжповерхове перекриття (над гаражем буде житлова мансарда), до розрахунку додається вага людей та меблів — це ще мінімум 150-200 кг/м².

У підсумку, сумарне навантаження $q$ на плоский дах звичайного гаража (з урахуванням коефіцієнтів надійності) дуже рідко буває меншим за 250-300 кг/м². А для міжповерхових перекриттів, де буде заливатися бетонна стяжка, ця цифра стартує від 400-500 кг/м².

Як розрахувати навантаження на одну балку?

Щоб обрати правильний розмір (номер) швелера, потрібно знати, скільки кілограмів буде тиснути на кожний погонний метр конкретної балки. Це залежить від кроку укладання (відстані між балками).

Формула: Навантаження на 1 погонний метр балки (qбалки) = Сумарне навантаження на квадратний метр (q) × Крок укладання (S).

Приклад: Ви будуєте гараж. Ви розрахували, що з урахуванням снігу і матеріалів тиск становить 300 кг/м². Ви вирішили розкласти металеві балки з кроком 1 метр одна від одної.

Тоді на кожен метр балки тиснутиме:
300 кг/м² × 1 м = 300 кг/пог.м.

Якщо ви покладете балки густіше, наприклад, через кожні 0.6 метра, то навантаження на одну балку зменшиться:
300 × 0.6 = 180 кг/пог.м.

Знаючи це навантаження і довжину прольоту (ширину гаража від стіни до стіни), інженери розраховують максимальний прогин за формулою опору матеріалів:

Знаючи це навантаження і довжину прольоту (ширину гаража від стіни до стіни), інженери розраховують максимальний прогин за формулою опору матеріалів:

де f — прогин (має бути не більше 1/200 від довжини для дахів), L — довжина прольоту, E — модуль пружності сталі, а Ix — момент інерції, який залежить від розміру швелера.

> — модуль пружності сталі, а Ix — момент інерції, який залежить від розміру швелера.

Вам не обов'язково бути інженером, щоб зробити правильний вибір. Ми підготували детальний розбір популярних розмірів на основі практичних розрахунків для стандартних гаражних умов.

Швелер 10: ілюзія економії або рішення для коротких прольотів

Дуже часто клієнти шукають швелер 10 ціна за метр, намагаючись максимально здешевити будівництво. Десятий номер (висота стінки 100 мм) — це відмінний, ходовий прокат. Його момент інерції становить $I_x = 174 \text{ см}^4$.

Але чи підходить він для даху гаража? Стандартна ширина гаража для одного автомобіля становить 4 метри.

Якщо ви покладете швелер 10 на проліт 4 метри з кроком 1 метр під типовим сніговим навантаженням (загальне навантаження 300 кг/м), його розрахунковий прогин складе більше 4-5 сантиметрів! Це означає, що ваш дах перетвориться на своєрідний "батут".

Чим небезпечний такий прогин?

1. Калюжі на даху: Якщо дах плоский або з мінімальним ухилом, у місці прогину утвориться лінза. Там збиратиметься дощова вода і талий сніг. Вода не буде стікати, рулонна покрівля швидко згниє, почнуться постійні протікання.

2. Руйнування стін: Коли балка сильно прогинається посередині, її кінці намагаються "задертися" вгору або зміститися, розхитуючи цегляну кладку або вириваючи армопояс.

Де можна використовувати швелер 10?

• Короткі прольоти: до 2.5 – 3 метрів максимум.

• Зменшений крок: якщо ви кладете балки дуже густо, наприклад, кожні 50-60 см. Але тоді виникає питання економічної доцільності — купити більше метрів "десятки" часто виходить дорожче, ніж купити менше метрів більш потужного профілю.

• Створення ферм: коли з "десятки" зварюють трикутну ферму (балку з розкосами).

Швелер 12 та 14: золота середина приватного будівництва

Наступний розмір — швелер 12. Хоча його висота більша всього на 2 сантиметри, його жорсткість (момент інерції $I_x = 304 \text{ см}^4$) майже вдвічі більша, ніж у "десятки"! А у швелера 14 цей показник сягає $491 \text{ см}^4$.

Саме ці розміри є золотим стандартом для перекриття стандартного гаража шириною 4-4.5 метри.

• Для плоского даху гаража: Швелер 12, укладений з кроком 1-1.2 метра, надійно витримає вагу дерев'яної обрешітки, утеплювача, профнастилу та повної шапки снігу. Прогин буде в межах допустимих державних норм (близько 1.5 - 2 см на 4 метрах довжини), що ніяк не вплине на експлуатацію.

• Для міжповерхового дерев'яного перекриття: Якщо над гаражем буде легка дерев'яна мансарда (без бетонної стяжки), де ходитимуть люди, краще обрати швелер 14. Він забезпечить відсутність ефекту "хиткої підлоги" під час ходьби.

• Оптимізація витрат: Запит швелер 14 ціна цілком виправдовує себе. Ви отримуєте монолітну конструкцію, не перевантажуючи стіни (вага метра 14-го швелера — 12.3 кг, що цілком підйомно для двох майстрів без залучення підйомного крана).

Швелер 16 та 20: капітальна броня для важких завдань

Якщо ви бачите у проекті або вам рекомендують швелер 16 (момент інерції $I_x = 747 \text{ см}^4$) чи тим більше швелер 20, це означає, що будівництво має дуже серйозні вимоги. Жорсткість 16-го швелера в 4.3 раза вища, ніж у 10-го!

Коли без такого масиву не обійтися?

1. Великі прольоти: Якщо ширина вашого гаража становить 5 або 6 метрів (наприклад, гараж на дві машини без проміжних колон). На таких прольотах менший прокат просто не виживе.

2. Залізобетонні перекриття: Якщо ви плануєте не просто покласти дошки, а залити монолітну бетонну плиту по профнастилу або укласти важкі пустотні плити (ПК, ПБ). Бетон має величезну мертву вагу (1 куб бетону важить 2.4 тонни). Металопрокат тут слугує основним несучим каркасом.

3. Експлуатований дах або тераса: Якщо на даху гаража планується розміщення зони відпочинку, встановлення важкого обладнання (наприклад, масивних сонячних панелей з акумуляторами на зиму), або басейну.

4. Специфічні снігові мішки: Якщо гараж прибудований до високого багатоповерхового будинку, під час снігопаду весь сніг з високого даху буде змітатися на дах гаража, утворюючи двометрові замети (снігові мішки). Навантаження в таких зонах зростає вдвічі-втричі порівняно з нормативним.

Пошук за запитом швелер 16 ціна за метр покаже, що цей прокат коштує значно дорожче. Його вага (14.2 кг/м) вимагатиме зусиль при монтажі, але натомість ви отримуєте абсолютний, непохитний спокій за свій дах на наступні 100 років.

Правила монтажу: як не зіпсувати ідеальний метал

Навіть якщо ви вирішили купити швелер із величезним запасом міцності (наприклад, 16-й або 20-й), неправильний монтаж може зруйнувати ваші стіни. Металева балка — це важкий елемент, який передає колосальне навантаження на точки опори.

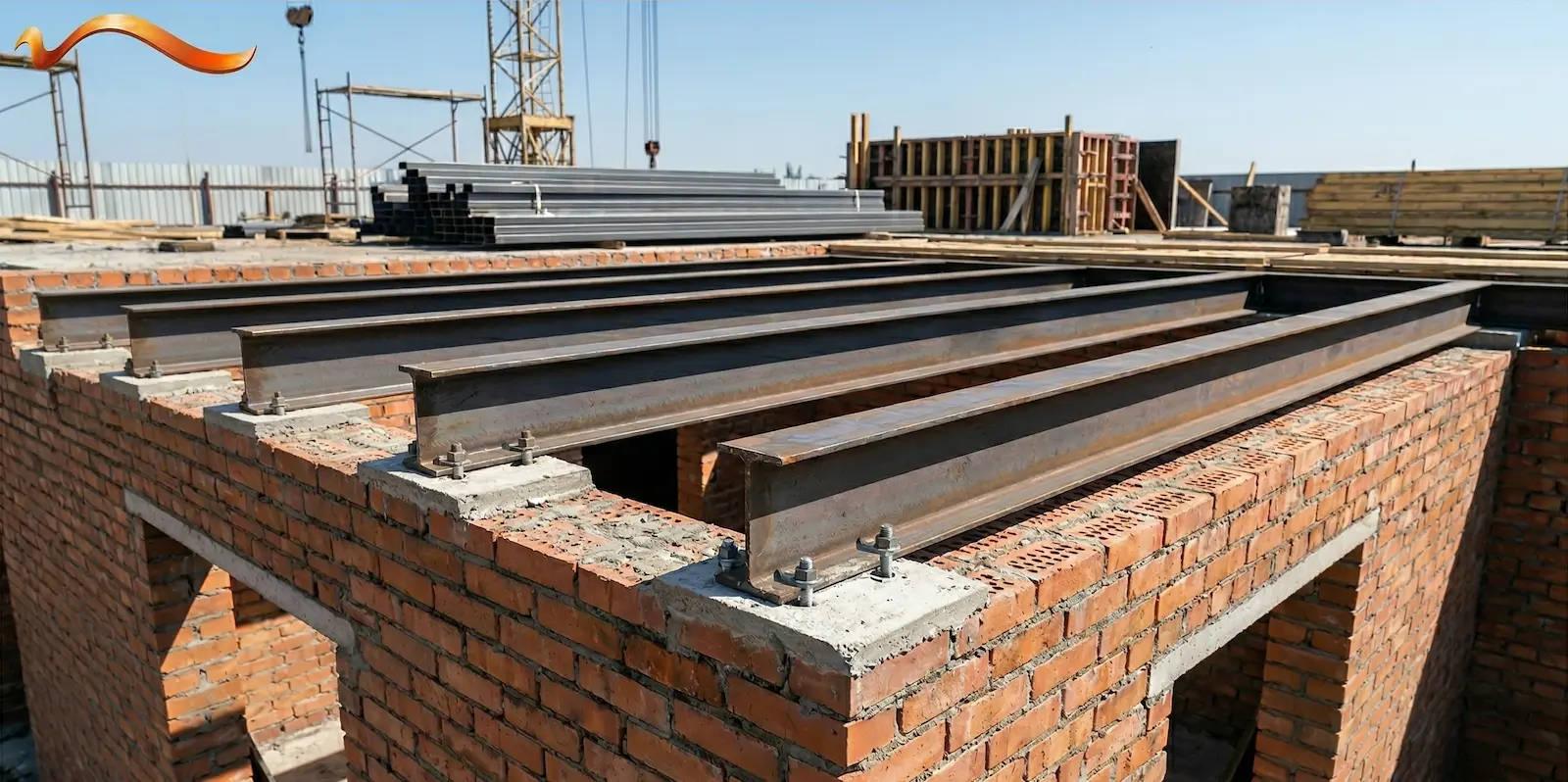

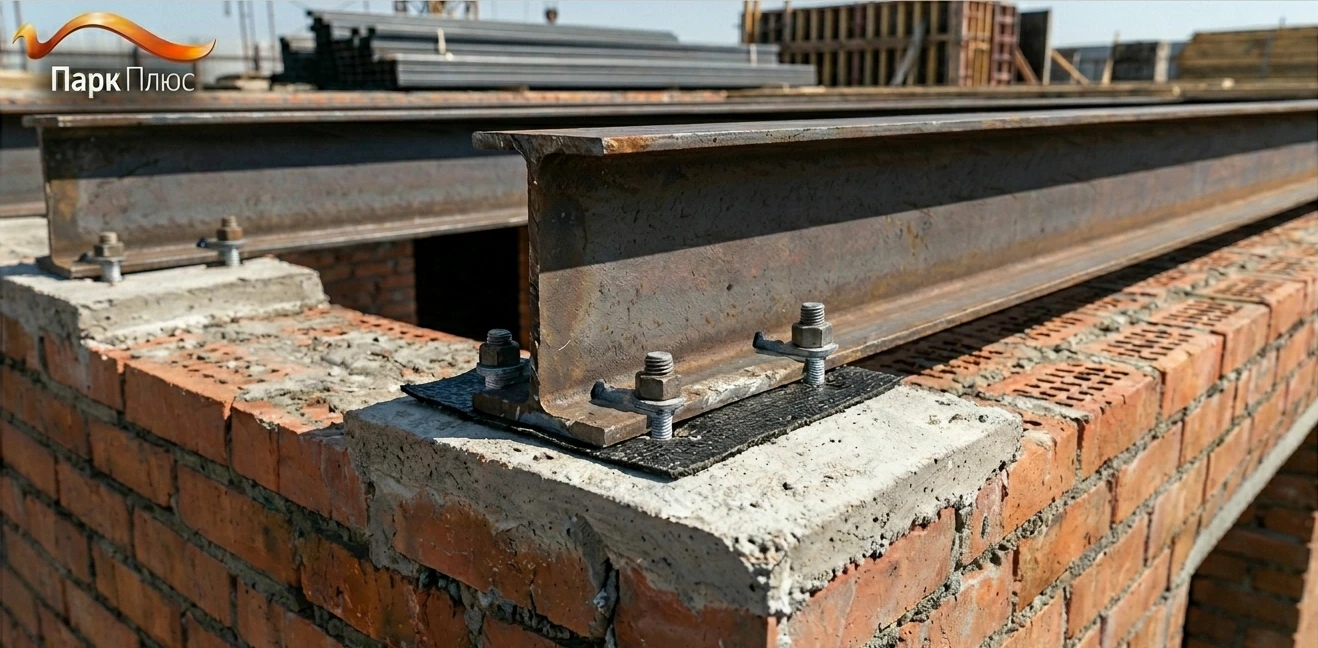

Правило 1: Глибина спирання

Балка не повинна висіти на краєчку стіни. Згідно з будівельними нормами, мінімальна глибина спирання металевої балки на цегляну стіну має становити не менше 150-200 мм (а краще 250 мм). Тобто, якщо ваш гараж має внутрішню ширину 4 метри, вам потрібно замовляти балки довжиною щонайменше 4.4 - 4.5 метри.

Правило 2: Опорні подушки

Метал дуже міцний, а цегла або газоблок — крихкі матеріали. Якщо ви покладете навантажений швелер прямо на газоблок, він під своєю вагою просто роздавить пористий матеріал (ефект продавлювання).

• Для газобетону: Під кінці балок ОБОВ'ЯЗКОВО заливається монолітний залізобетонний армопояс по всьому периметру стін.

• Для цегли: Допускається викласти під кінцем балки опорну подушку з кількох рядів повнотілої керамічної цегли (марки не нижче М150), або підкласти під швелер металеву пластину (закладну п'ятку з листа 8-10 мм), щоб розподілити тиск на більшу площу.

Правило 3: Антикорозійний захист у зоні стіни

Метал і цегла/бетон — погані сусіди з точки зору вологи. Точка роси часто випадає саме в товщі стіни, і кінці балок починають активно іржавіти. Перед тим як замурувати кінці швелера в стіну, їх необхідно ретельно обробити антикорозійним ґрунтом (наприклад, ГФ-021 або епоксидним), а потім обмотати руберойдом у два шари. При цьому торці балок (самі зрізи) залишають відкритими, не замазуючи розчином, щоб метал міг "дихати" і волога з нього випаровувалася.

Правило 4: Анкерування

Щоб дах не зірвало ураганом, балки повинні бути жорстко прив'язані до стін. На кінцях швелерів часто приварюють "вуса" з арматури, які замонолічуються у бетонний армопояс під час його заливки.

Підсумковий вердикт від інженерів

Підбір металопрокату не терпить підходу "як у сусіда". Кожен гараж має свої розміри, свою покрівлю та свої навантаження.

Якщо підсумувати базові рекомендації для стандартних плоских (або односхилих) дахів:

• Проліт до 3 метрів — підійде швелер 10.

• Проліт від 3.5 до 4.5 метрів (легка покрівля) — ваш вибір швелер 12 або 14.

• Проліт від 5 метрів або бетонне перекриття — виключно швелер 16 і вище.

Який би розмір ви не обрали, запорукою надійності є якість самого металу. Компанія Park Plus пропонує своїм клієнтам у Кривому Розі та по всій Україні виключно сертифікований гарячекатаний прокат від провідних металургійних комбінатів. Ви можете дізнатися актуальну ціну на швелер, замовити порізку балок точно в розмір вашого гаража та оформити доставку прямо на об'єкт. Не економте на безпеці — будуйте надійні дахи разом із професіоналами!
